一、鑲嵌機概述
本機屬于磨拋前一道工序，對于微小、不易手拿或不規則的金相、巖相試樣進行鑲嵌，經鑲嵌后便于對試樣進行磨拋操作，也有利于在金相顯微鏡下正確觀看理想的材料組織和在硬度計上測試材料的硬度。
本鑲嵌機不僅用于熱固性材料，而且可用于熱塑性材料，對于不同熱固性材料的壓制溫度，可根據材料進行調整和自定。（見表1）
表一：
熱固材料 | 試樣直徑 | 鑲嵌粉量 | 加熱溫度 | 加時間 | 冷卻試樣時間 |
電玉粉 （白色） | φ22 | 10ml | 130℃ | 10min | 15min |
φ30 | 20ml | 130℃ | 10min | 15min | |
φ45 | 35ml | 130℃ | 10min | 15min | |
膠木粉 （黑色） | φ22 | 10ml | 135-150℃ | 8min | 15min |
φ30 | 20ml | 135-150℃ | 8min | 15min | |
φ45 | 35ml | 135-150℃ | 8min | 15min |
二、主要技術指標
試樣壓制直徑：φ22mm、φ30mm、φ45mm三種規格（標準配置一種，訂購時選擇）
溫控范圍：0-300℃
凈重：35kg
定時范圍;0-60min
整機功率：≤800W
輸入電源：?jiǎn)蜗郃C220V 50Hz
外形尺寸：280*350*460

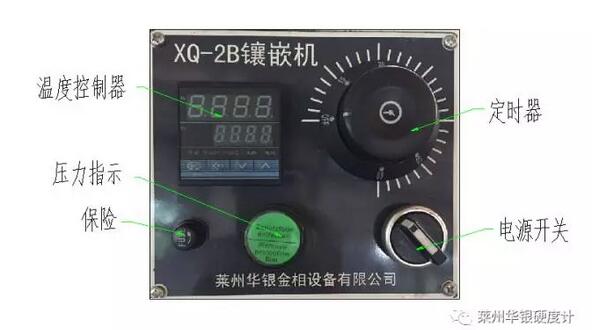

三、控制面板
四、使用方法：
1． 將上蓋取下，順時針轉動手輪，將上模取下，繼續順時針轉動手輪，將下模升起，將試樣放在下模上，再逆時針轉動手輪，將下模下降到極限位置附近。
2． 在鋼模套腔內加入熱固性材料，放上上模。
3． 合上上蓋，旋緊梅花手柄，打開電源開關，旋轉定時器至設定的時間數值上，在溫度控制器上設定好參數，然后順時針轉動手輪至壓力指示燈亮。
4． 隨著加熱溫度升高，壓力指示燈滅，請?jiān)倮^續順時針旋轉手輪，加壓至燈亮（此操作會在制樣過程中反復幾次）。
5． 待定時器倒計時歸零，此時關閉電源開關，待冷卻后，逆時針轉動手輪使下模下降到底，取下上蓋，順時針轉動手輪，將試樣升起，去取出試樣。
五、保證試樣鑲嵌質量
1. 用脫脂棉或其他織物，少數煤油將上下模拋光面及鋼套內腔擦拭干凈。再進行試樣鑲嵌。
2. 在制作4-5個試樣后，將本機斷電冷卻后，應用刀片將上下壓模上的殘余鑲嵌料清除，保證清潔，再繼續進行試樣鑲嵌。
3．鑲嵌試樣的表面積盡量小于鋼模表面積的45%。
六、維修和保養
1． 每次使用完畢后，必須及時做好清潔工作，嚴禁使用帶在腐蝕性的液體進行清洗，清潔后的鋼模套內腔和一下模及涂上油脂，防止銹蝕。
2． 對絲桿、花鍵套、錐齒輪等轉動、移動零部件部位必須定期加油潤滑，以免在操作時產生卡死和重負現象，損壞機件。
